仿石PC磚（預(yù)制混凝土磚）的技術(shù)始于精準的原材料配比，通過科學(xué)調(diào)配實現(xiàn)“形似石材、優(yōu)于石材”的性能。其基材以42.5級硅酸鹽水泥為膠凝材料，搭配粒徑5-10mm的石英砂（含硅量≥98%）和破碎后的花崗巖尾料（替代天然石材骨料，利用率達30%），形成高強度骨架結(jié)構(gòu)——每立方米材料中，水泥占比15%、骨料占比70%、水灰比控制在0.35-0.4之間，確保成型后抗壓強度達C60級（傳統(tǒng)石材抗壓強度多為C30-C40）。

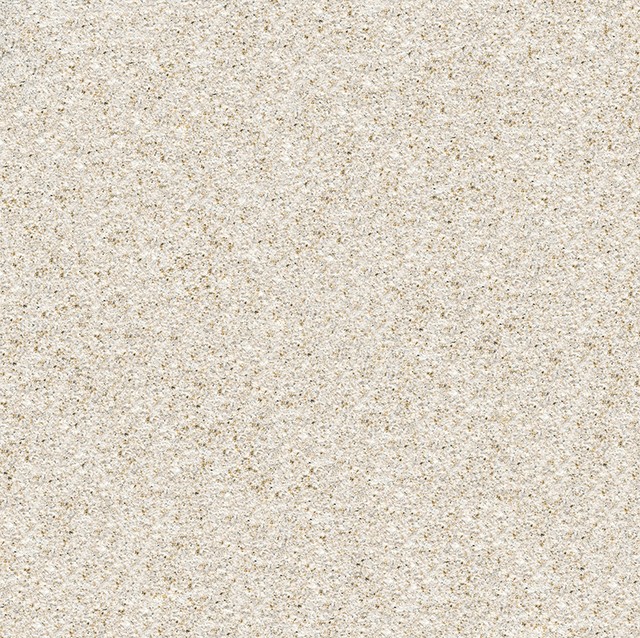

　　為復(fù)刻天然石材紋理，采用“面層+基層”雙層結(jié)構(gòu)設(shè)計：面層（厚度5-8mm）添加天然石粉（如卡拉拉白大理石粉）和無機顏料（耐候性等級≥8級），通過色粉梯度混合技術(shù)模擬石材的自然色差；基層則以普通骨料為主，降低成本的同時保持整體強度。這種結(jié)構(gòu)使仿石PC磚既具備天然石材的視覺效果，又通過混凝土的勻質(zhì)性解決天然石材“易碎裂”的痛點，彎曲強度可達8MPa以上（天然石材平均彎曲強度約5MPa）。

　　成型工藝：工業(yè)化生產(chǎn)的精度控制

　　仿石PC磚的生產(chǎn)工藝融合了混凝土預(yù)制技術(shù)與石材加工理念，在于“模具復(fù)刻+高壓成型”。模具采用激光掃描天然石材表面獲取三維紋理數(shù)據(jù)，經(jīng)CNC雕刻機加工成ABS樹脂模具（紋理深度0.5-2mm），確保磚面紋理的細節(jié)還原度達90%以上——能精準復(fù)刻黃銹石的粗糙質(zhì)感、芝麻黑的晶體顆粒，甚至荔枝面石材的凹凸觸感。

　　布料環(huán)節(jié)采用“多色隨機布料”技術(shù)：通過3-5個獨立料倉分別投放不同顏色的面料，經(jīng)旋轉(zhuǎn)布料棒隨機混合后落入模具，形成類似天然石材的紋理過渡效果（避免傳統(tǒng)瓷磚的重復(fù)花紋）。成型時使用液壓機施加20-30MPa的壓力（相當(dāng)于200-300噸力），將材料壓實至孔隙率≤5%，較普通透水磚減少30%的吸水量（吸水率可控制在6%以內(nèi)），提升抗凍性（經(jīng)-30℃凍融循環(huán)50次無裂紋）。

　　養(yǎng)護階段采用蒸汽養(yǎng)護工藝：在60℃恒溫環(huán)境中養(yǎng)護8小時，使早期強度（1天齡期）達到設(shè)計強度的70%，較自然養(yǎng)護縮短7天工期，同時通過溫度梯度控制避免表面龜裂。出廠前需經(jīng)嚴格檢測：尺寸偏差≤1mm、表面平整度≤0.5mm/m，確保鋪設(shè)后接縫平整。

　　表面處理：性能與質(zhì)感的雙重提升

　　表面處理技術(shù)是仿石PC磚實現(xiàn)“以假亂真”的關(guān)鍵，通過物理或化學(xué)手段優(yōu)化質(zhì)感與性能。對需要“光面效果”的產(chǎn)品（如仿雅士白款式），采用金剛石磨頭進行研磨拋光，表面光澤度可達80度（接近天然石材的鏡面效果），同時形成致密的氧化層，油污滲透深度≤0.1mm（天然石材易滲污需定期打蠟）。

　　防滑款式則通過“噴砂+酸蝕”復(fù)合工藝處理：先用金剛砂噴砂形成均勻麻面（表面粗糙度Ra2.0-3.0μm），再用5%的草酸溶液輕微腐蝕表層，使防滑系數(shù)（BPN值）達60以上（雨天也能滿足人行安全要求）。針對戶外應(yīng)用的產(chǎn)品，額外噴涂硅烷浸漬劑（滲透深度3-5mm），形成防水層的同時不改變外觀色澤，提升耐候性——經(jīng)1000小時紫外線照射測試，色差ΔE≤3（肉眼幾乎不可見）。

　　應(yīng)用適配：場景化的技術(shù)優(yōu)化

　　仿石PC磚通過技術(shù)調(diào)整適應(yīng)不同應(yīng)用場景，展現(xiàn)出優(yōu)于天然石材的靈活性。在市政人行道應(yīng)用中，采用“透水型”配方：基層添加10%的陶粒骨料形成連通孔隙（透水系數(shù)0.5-1.0mm/s），配合接縫處預(yù)留2mm寬的透水縫隙，每平方米每小時可滲透300L雨水，解決傳統(tǒng)石材鋪裝的積水問題。

　　仿石PC磚的技術(shù)價值，在于用工業(yè)化手段實現(xiàn)了對天然石材的“功能升級”——既保留石材的美學(xué)價值，又通過混凝土材料的可控性解決天然石材的資源限制（每平方米仿石PC磚可節(jié)約0.5㎡天然石材）和性能短板。隨著3D打印模具、再生骨料應(yīng)用等技術(shù)的發(fā)展，其在紋理豐富度、環(huán)保性上還將持續(xù)突破，成為景觀鋪裝、市政工程的主流選擇。
